Bản lề cửa sổ không cần chống gió

Bản lề cửa sổ không cần chống gió của dòng PRIME SERIES là một giải pháp tiên tiến, hứa hẹn mang lại sự tiện lợi và trải nghiệm vượt trội cho hệ thống cửa sổ hiện đại. Bản lề này có nhiều ưu điểm đáng chú ý như sau:

• Đóng mở nhẹ nhàng tới 45 độ và TỰ CÂN BẰNG ở mọi góc độ: Cho phép cửa sổ mở rộng và thu hẹp một cách dễ dàng và tự động cân bằng trọng lượng.
• Chịu lực lên đến 80kg và KHÔNG CẦN CHỐNG GIÓ: Thích hợp cho các cửa sổ có kích thước lớn và không cần sử dụng chống gió phụ trợ.
• Khả năng chống ăn mòn cực tốt: Đã trải qua 720 giờ kiểm tra với muối trung tính, đảm bảo tuổi thọ và độ bền cao.

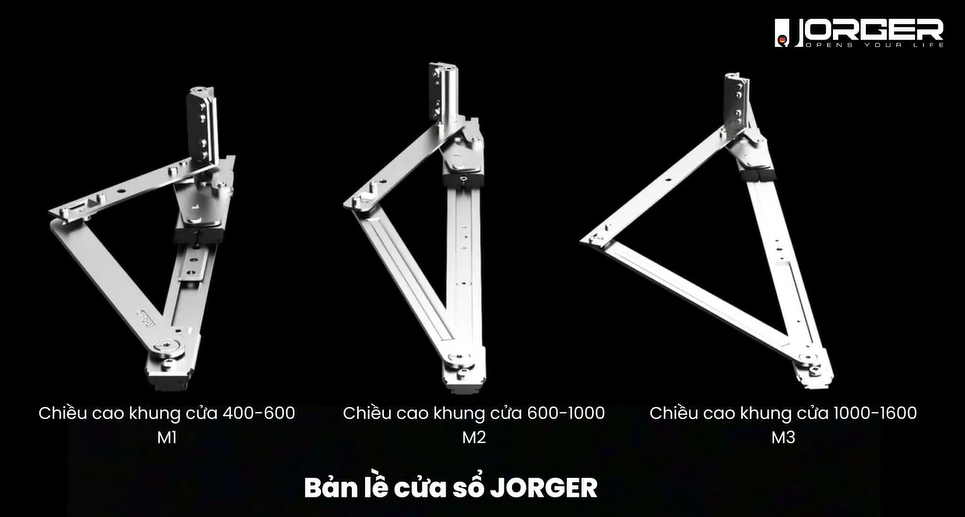

• Phù hợp với mọi không gian với 3 option M1, M2, M3: Cho phép lựa chọn phù hợp với nhu cầu thiết kế và kích thước của từng cửa sổ.
• Quy trình lắp đặt đơn giản: Việc lắp đặt rất dễ dàng và nhanh chóng, giảm thiểu thời gian và chi phí.

Quy trình lắp đặt bản lề cửa sổ không cần chống gió:

Lắp ráp khung cửa sổ

• Lắp đệm bản lề hợp kim nhôm vào rãnh trái và phải trên khung cửa sổ. Sau khi đệm bản lề được kết nối với khung cửa bằng vít, hãy giữ lỏng để chúng có thể trượt trong ray ( Sử dụng cờ lê T25 cho vít M5x8, Sử dụng cờ lê T15 cho vít M6x8 ).
• Chèn các miếng cố định khung của thanh trượt 2 bên dọc theo rãnh chữ C của nhôm.
• Sau khi miếng cố định trượt xuống dưới, đưa miếng đệm vào đáy trục. Căn chỉnh trục với lỗi. Siết chặt các đầu vít. Hoàn thiện lắp ráp khung cửa sổ.

Lắp đệm bản lề

• Lắp thanh đệm bản lề vào 2 bên rãnh nhôm.
• Lắp thành đệm vào rãnh C.

Lưu ý: điểm trên cùng thanh đệm thẳng hàng với điểm trên đầu rãnh C

Lắp cách cửa vào khung

• Lắp khung cửa sổ sao cho các lỗ lắp trên ray dẫn hướng thẳng hàng với các lỗ vít trên thành đệm. Khe trên ray dẫn hướng tiếp xúc với thanh lồi khe chữ C trên khung ( cố định 3 vít đầu chìm M5x6, 1 vít đầu chìm M5x10 và 1 vít đầu tròn M5x10 )
• Cuối cùng cố định vít thép ko gỉ M5x16 bằng đuôi khoan vít này được nối trực tiếp vào khung cửa sổ.

Cố định cánh

• Khi sử dụng bản lề M3, hãy cố định khối định vị ở khoảng cách 185.5mm tính từ mép trong khung nhôm. Sử dụng 2 vít M5x5 để cố định khung cửa chỉ mở được 30 độ.
• Khi sử dụng bản lè M1, hãy cố định khối định vị ở khoảng cách 132mm tính từ mép trong khung nhôm. Sử dụng 2 vít M5x5 để cố định khung cửa chỉ mở được 30 độ.

Điều chỉnh khung

• Dùng lục giác 1.4mm để điều chỉnh vít ở phía trên bản lề để di chuyển cánh sang trái hoặc phải cho đến khi 2 bên khung bằng nhau. Điều chỉnh chiều ngang +- 3 mm.
• Dùng lục giác 1.4mm vặn vít để điều chỉnh độ cao của khung. Điều chỉnh hướng chiều cao +- 2mm.
